Programmable Logic Controller ( PLC )

Apa itu PLC? Berdasarkan namanya, konsep Programmable Logic Controlleradalah sebagai berikut:

1. Programmable, menunjukkan kemampuan untuk menyimpan program yang telah dibuat ke dalam memory, yang dengan mudah dapat diubah-ubah fungsi atau kegunaannya.
2. Logic, menunjukkan kemampuan dalam memproses input secara aritmatik dan logic (ALU), yakni melakukan operasi membandingkan, menjumlahkan, mengalikan, membagi, mengurangi, negasi, AND, OR, dan lain sebagainya.
3. Controller, menunjukkan kemampuan dalam mengontrol dan mengatur proses sehingga menghasilkan output yang diinginkan.

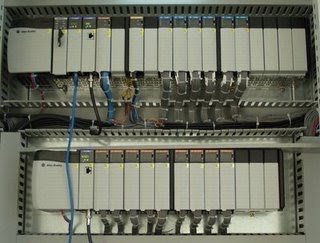

Gambar PLC Allen Bradley dan modul-modulnya

Sedangkan menurut National Electrical Manufacturing Assosiation (NEMA), PLC didefinisikan sebagai suatu perangkat elektronik digital dengan memori yang dapat diprogram untuk menyimpan instruksi-instruksi yang menjalankan fungsi-fungsi spesifik seperti: logika, sekuen, timing, counting, dan aritmatika untuk mengontrol suatu mesin industri atau proses industri sesuai dengan yang diinginkan.

PLC mampu mengerjakan suatu proses terus menerus sesuai variabel masukan dan memberikan keputusan sesuai keinginan pemrograman sehingga nilai keluaran tetap terkontrol.

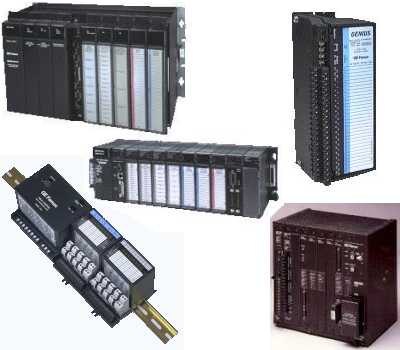

Gambar PLC Ge Fanuc CIM-003

Definisi lain menurut forumsains.com, PLC merupakan “komputer khusus” untuk aplikasi dalam industri, untuk memonitor proses, dan untuk menggantikan hard wiring control dan memiliki bahasa pemrograman sendiri.

Akan tetapi PLC berbeda dengan perangkat komputer karena dirancang untuk instalasi dan perawatan oleh teknisi dan ahli listrik di industri yang tidak harus mempunyai kemampuan elektronika tinggi dan memberikan kendali yang fleksibel berdasarkan eksekusi instruksi logika.

Sedangkan menurut Capiel (1982), PLC adalah sistem elektronik yang beroperasi secara digital dan didisain untuk pemakaian di lingkungan industri, dimana sistem ini menggunakan memori yang dapat diprogram untuk penyimpanan secara internal instruksi-instruksi yang mengimplementasikan fungsi-fungsi spesifik seperti logika, urutan, perwaktuan, pencacahan dan operasi aritmatik untuk mengontrol mesin atau proses melalui modul-modul I/O digital maupun analog.

Kegunaan dan Fungsi PLC

Fungsi dan kegunaan dari PLC dapat dikatakan hampir tidak terbatas. Tapi dalam prakteknya dapat dibagi secara umum dan khusus.

Fungsi Umum

Secara umum fungsi dari PLC adalah sebagai berikut :

1. Kontrol Sekuensial
   Memproses input sinyal biner menjadi output yang digunakan untuk keperluan pemrosesan teknik secara berurutan (sekuensial), disini PLC menjaga agar semua step / langkah dalam proses sekuensial berlangsung dalam urutan yang tepat.
2. Monitoring Plant
   Memonitor suatu sistem (misalnya temperatur, tekanan, tingkat ketinggian) dan mengambil tindakan yang diperlukan sehubungan dengan proses yang dikontrol (misalnya nilai sudah melebihi batas) atau menampilkan pesan tersebut ke operator.

Fungsi Khusus

Sedangkan secara khusus, PLC mempunyai fungsi sebagai pemberi masukan (input) ke CNC (Computerized Numerical Control) untuk kepentingan pemrosesan lebih lanjut.

CNC mempunyai ketelitian yang lebih tinggi dan lebih mahal harganya jika dibandingkan dengan PLC.

Perangkat ini, biasanya dipakai untuk proses finishing, membentuk benda kerja, moulding dan sebagainya.

Komponen PLC

Komponen-komponen penyusun PLC terdiri dari komponen utama dan komponen tambahan. Penjelasannya akan dikupas tuntas pada artikel-artikel berikutnya

• Mengenal Komponen Penyusun PLC – bagian 1
• Mengenal Komponen PLC – bagian 2 – Unit I/O
• Komponen Tambahan PLC

Kelebihan dan Kekurangan PLC

Secara luas, PLC digunakan untuk menggantikan sistem relay konvensional, karena PLC mempunyai kelebihan-kelebihandibanding sistem relay.
